Capa d'accés a la xarxa

La capa d’accés a la xarxa del model TCP/IP és equivalent a les capes d’enllaç i física del model OSI. En el model TCP/IP només s’indica que el node s’ha de connectar a la xarxa fent ús dels protocols que hi ha a la xarxa física en qüestió, de manera que es puguin enviar paquets IP. Aquests protocols varien segons quines siguin les tecnologies de transmissió i els medis de xarxa que s’utilitzin.

Capa física

El propòsit de la capa física és transportar un corrent de bits en brut d’una màquina a una altra. La capa física és la capa més baixa de la jerarquia de comunicacions. En la capa física hi ha definits els senyals i els medis utilitzats per transmetre aquests senyals.

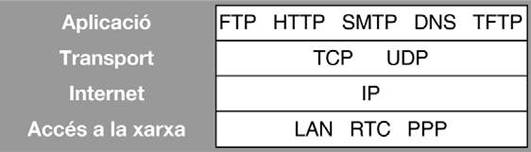

Figura 2.5. Esquema dels protocols emprats a cada capa

Hi ha diferents tipus de medis físics per fer aquest transport, cada un en el seu ambient propi en termes d’amplada de banda, retard, cost, facilitat d’instal·lació o manteniment. En cada capa actua una sèrie de protocol, com per exemple els que són representats a la figura 2.5.
